一 概述

Acrel-2000MG安科瑞微电网能量管理系统满足光伏系统、风发电、储能系统以及充电桩等设备的接入，进行全天候数据采集分析，监视光伏风电、储能、充电桩等系统的运行状态及健康状况，是一个集监控、能量管理为一体的管理系统。该系统在安全稳定的基础上以经济优化运行为目标，促进可再生能源利用，削峰填谷、平滑负荷，提高电网运行稳定性与设备运行效率、降低供电成本，为企业微电网提供安全、可靠、经济运行全新的解决方案。

二 系统结构图

三 系统主要功能

3.1系统首页

实现微电网光伏、风电、储能、负荷、充电桩、环境数据的采集、监测、可视化展示、异常告警收益统计等功能。3.2监控管理

3.2.1光伏监控

  针对配置光伏发电的微电网系统，具有在线监控光伏电池板阵列、环境监测、汇流箱和逆变器等的功能，保证光伏发电安全运行。

  测量监视：日照、温度、风速等环境信息，电池板温度、直流电压、直流电流、直流功率、逆变器功率等。

  状态监视：交/直流过压/欠压、交/直流过流、频率过/欠告警，过温、过载、漏电保护等。

  电量监视：光伏实时发电量、总发电量等。

  遥控：逆变器启动、停止。

3.2.2储能监控

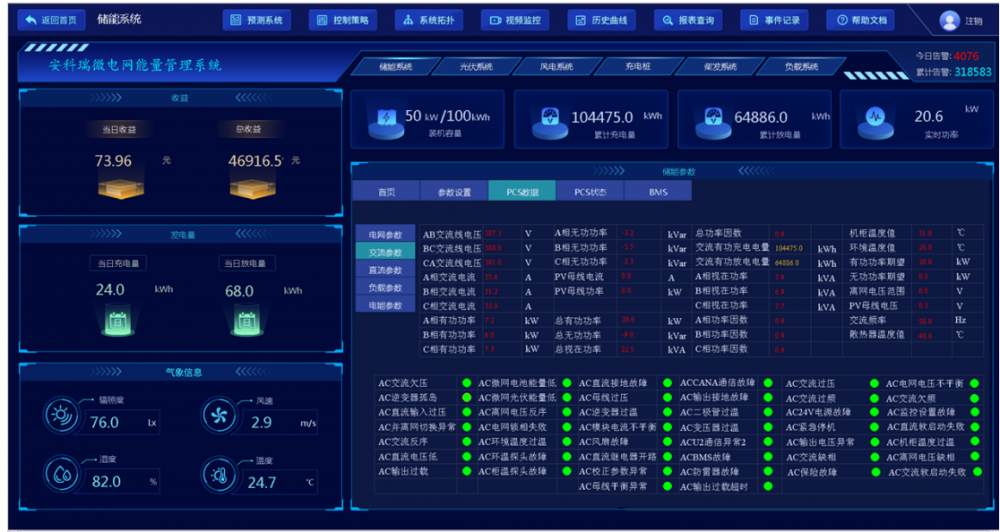

微电网能量管理系统具有在线监控储能电池和 PCS 双向逆变器等的功能，保证其剩余容量在合理范围内，保障电池安全、合理利用。

测量监视：运行模式、功率控制模式，功率、电压、电流、频率等预定值信息、储能电池充放电电压、电流、SOC、温度、压力、流量。

状态告警数据：储能电池充放电状态、交/直流过压/欠压、交/直流过流、频率过/欠告警、过温、过载、漏电保护等。

电量数据：电池电量。

设置数据：PCS 启动、停止、功率设定、装置运行参数设定 。

3.2.3充电桩监控

（1）充电监视

微电网能量管理系统须具有提供充电桩的各类测量监视、状态监视、电量监视等的功能。

测量监视：充电电流、充电电压、充电功率、充电时间、SOC、电池电压、电池温度等。

状态监视：充电桩状态、连接确认开关状态、输出继电器状态、充电接口电子锁状态

电量监视：充电过程中的实时充电量、充电表底值、交易记录。

（2）充电控制

微电网能量管理系统具有提供充电桩的各类遥控、数据设置等的功能。

充电控制：启动、停止。

远程控制：重启、升级。

数据设置：时段参数、应急卡名单。

3.3 配电监控

  Acrel-2000MG 微电网能量管理系统可以直观显示一次系统图，并实时显示从 35kV 至0.4kV 各电压等级各回路的遥测量、遥信量和报警信号等。遥测量包括电压、电流、功率、功率、电能等电参量，高低压柜内电气节点温度值等；遥信量包括中压开关柜内路断路器、手车、隔离开关、负荷开关、地刀开关的分合状态，柜内弧光探头的链路状态、断路器弹簧储能状态及远方就地控制状态；报警信号包括微机保护装置的告警信号、保护跳闸信号及装置异常信号\线路弧光保护动作信号、节点温度告警及设备通信异常告警。

3.4曲线查询

  安科瑞 Acrel-2000MG 微电网能量管理系统在曲线查询界面，可以直接查看各电参量曲线，包括三相电流、三相电压、有功功率、无功功率、功率因数、温度等曲线。并统计该曲线查询范围内最大值、最大值发生时间、最小值、最小值发生时间、平均值等。

3.5运行报表

安科瑞 Acrel-2000MG 微电网能量管理系统可以查询各回路或设备指定时间的运行参数，报表中显示电参量信息应包括：各相电流、三相电压、总功率因数、总有功功率、总无功功率、正向有功电能、温度值等。可以按照日、月、年的格式进行查询、导出、打印。

3.6历史事件查询

  安科瑞Acrel-2000MG 微电网能量管理系统能够对遥信变位，保护动作、事故跳闸，以及电压、电流、功率、功率因数越限等事件记录进行存储和管理，方便用户对系统事件和进行历史追溯、查询统计、事故分析。可以按时间、类型和设备进行查询和排序。

3.7能量管理

   采用基于博弈论的功率协调分配技术，基于在通用设计平台和运行环境上开发能量协调控制策略，实现配网、分布式可再生能源发电、充电设施、储能装置之间能量的互动融合和灵活调配。

    提高可再生能源利用率。光伏、风机发电优先提供各临近负荷消纳，其次储能电池存储消纳，或多余电能上网以及邻近交流配电网之间的潮流优化调度和控制，提高可再生能源的利用率，促进园区可再生能源的融合。

    降低配电网的容量要求。通过可再生能源发电和储能联合调度，在提高区域内可再生能源发电的接入和消纳能力的同时，降低配电网配电容量的需求，延迟配电设备的投资，实现柔性增容的目的。
